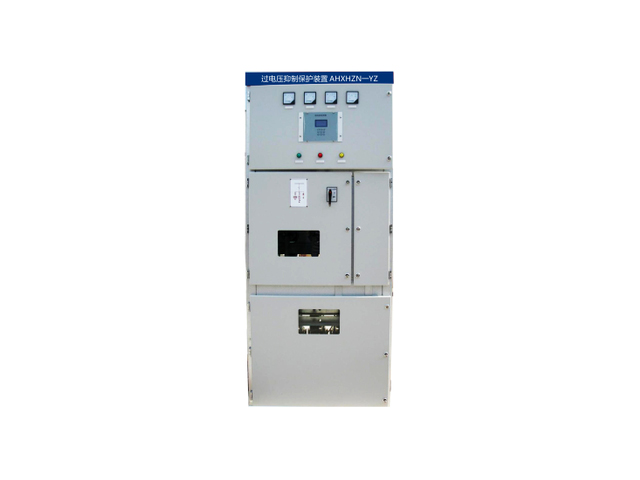

AHXHZN-YZ過電壓抑制保護裝置詳細介紹：

　　一、概述。

　　我國3~35kv系統存在如下幾種過電壓斷路器開閉動作過程產生的操作過電壓。單相接地時產生的弧光過電壓和雷擊時產生的大氣過電壓等。目前尚無針對這些過電壓的完整保護方案。經常會發生電統放炮、電動機絕緣擊穿、避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因除了與系統中裝設的過電壓保護類產品的性能有關系外系統本身的復雜性對過電壓有著重要的影響。對于不同的系統使用過電壓保護類產品時需考慮系統輸電線路的類型、輸配電線路的網絡結構、負載的性質和系統的接地方式等等。

　　針對如此復雜的系統難以孤立的使用某種或某幾種過電壓保護產品來全面抑制各類型的系統過電壓如避雷器、組合式過電壓保護器、消弧線圈及各種原理的消弧裝置以及PT消貨器等。盡管在這些系統中裝設各種過電壓保護產品但產品保護特性不能很好的匹配。而無法徹底有效地抑制系統過電壓,同一系統中裝設不同廠家的過電壓保護產品更是如此。針對目前中低壓系統過電壓防治的狀況我公司研制生產了系統過電壓抑制聚優柜(簡稱抑制柜型號AHXHZN-Y)該柜可逆補系統中過電壓保護元件及裝置的不足提升了系統的過電壓保護水平。AHXHZN-YZ過電壓抑制保護裝置/聚優柜用于3~35k三相非直接接地電力系統中對各類過電壓進行限制以提高該類電網運行的安全性及供電的可靠性。

　　二、適用范圍。

　　該抑制/聚優柜適用于發電廠、變電站和用電企業的~35kv電力系統可替代傳統電壓互過電壓抑制保護裝AHXHZN-YZ感器柜避雷器柜。

　　三、工作原理。

　　AHXHZN-YZ過電壓抑制保護裝置/聚優柜采用本公司研制的專用大容量過電壓吸收器能夠抑制過電壓尖峰該過電壓吸收器采用大容量氧化鋅閥片能夠大大降低低殘壓值并且能夠吸收系統過電壓時產生的大量能量消除系統過電壓保護死區。過電壓監控單元裝置是我公司獨立研發的互感器保護裝置此裝置采用雙CPU設計主CP采用32位將微機技術用于電網消譜利用計算機快速、準確的數據處理能力實現傅立葉分析,其選頻準確。通過對PT三相電壓及開三角電壓的采集對電網諧振時的種種頻率成分能快速分析、準確地辨出單相接地、電網諧振根據不同頻率控制器發出不同的指令使不同的消諧電路投入實現快速消諧經實際運行證明本裝置對連續振均判斷準確動作迅速較完善地解決了電力系統中電網的諧振問題。并能存儲記錄諧振狀態瞬時的各種技術參數便于事故分析?？蓮V泛適用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。通訊采用RS-485和CAN總線組網經濟、方便可直接與監控或保護管理機聯網通訊
